Pagani Zonda F Tricolore
Um dos problemas na grande maioria destas miniaturas, são as
folgas e as portas nas fecharem bem. Explicarei o que fiz de forma
a que possa servir de ajuda aos interessados.


Rectificação de folgas e fecho das portas.


Os problemas ...

Para rectificar estas falhas nas portas e/ou folgas, será preciso

limar algumas zonas. Estas zonas podem variar de miniatura para

miniatura, digo isto porque tenho 2 Pagani Zonda e num deles foram

poucas as zonas que tive de limar. O outro foi mais complicado e será

o que passo a mostrar.

Antes de mais aconselho a fazerem uma boa verificação visual de forma

a identificar as possíveis zonas de contacto e/ou interferência. Assim

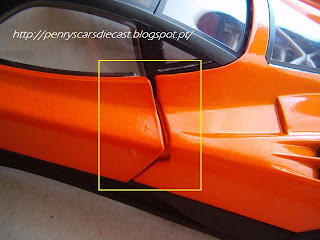

que verifiquei detectei logo que o grande problema se encontrava na zona

dianteira da porta ao pé da base do pilar A.

Comecei nas zonas indicadas nos requadros amarelos.

E o resultado melhorou.

Limei mais um bocado e ao mesmo tempo procurei outras

zonas de contacto, que posteriormente, limei também.

Desta vez o resultado ficou quase no ponto, já não batia nessa zona

mas ficava uma leve diferença.

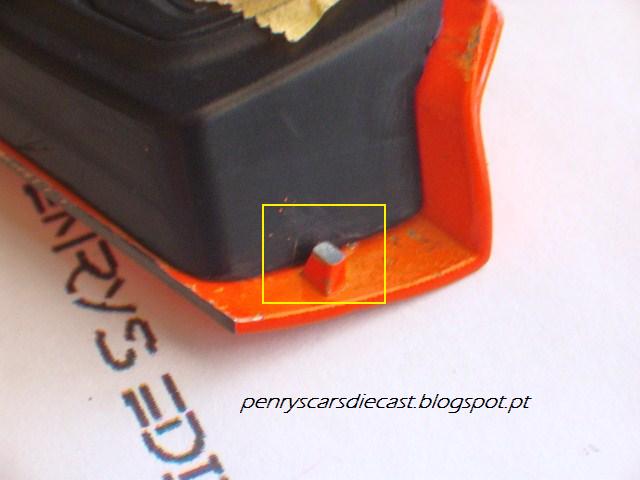

Faço uma nova inspeção e procuro outras

zonas de contacto ... e vejo que o batente interno da porta

(indicado no requadro azul) bate antes que o batente

do chassis (indicado no requadro amarelo) .

Porta esquerda.

Porta direita.

Limo os batentes ...

 volto a verificar e desta vez fica mesmo no ponto.

Mas existem outros pormenores por rectificar ... como o

alinhamento entre a porta e o tampo do motor e as folgas.

Referente as folgas começo por resolver a zona dianteira das portas.

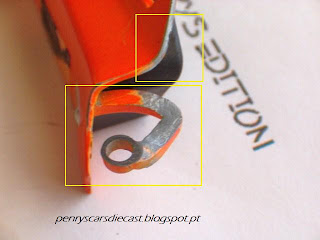

Limei a zona interna de ambos lados.

O braço da porta direita teve de ser limado.

Apliquei umas anilhas para afinar a altura da porta.

E cá esta o resultado.

A porta do lado esquerdo terá de levar o mesmo tratamento

para corrigir as falhas.

Uma vez rectificadas as interferências das portas com o chassis,

monto o aro do tecto e verificou as interferências.

O lado esquerdo esta perfeito.

Mas o lado direito não .... o problema esta no canto inferior

do pilar A.

Limando a interferência entre as 2 peças, o problema fica resolvido.

Actualizado: 25-04-2012

Agora monto o forro da porta e o vidro e verifico se existe interferência,

 e existe ...

Será preciso rebaixar as zonas indicadas nos re quadros.
